    桥梁钢模板施工方法

    2022
    7/29
    被阅读:156次

    模板拼装时严格按照设计图纸尺寸作业,垂直度、轴线偏差、标高均应满足技术规范规定。
    盖梁、台帽施工中,及碗扣式支架做支架基础,支架支撑于系梁或承台上。支架顶用工字钢作横梁,上面铺设底模,然后进行侧模的拼装工作。

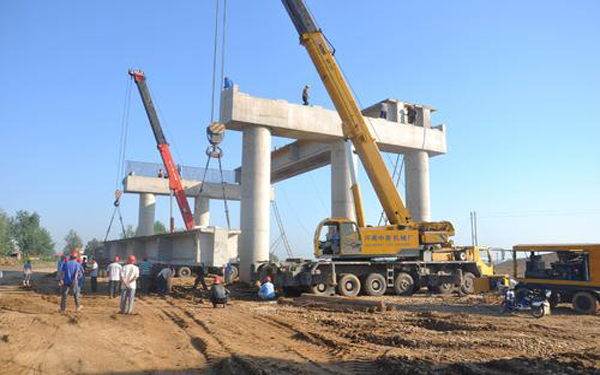

    桥梁钢模板施工方法

    系梁、承台施工工艺

    ⑴基础开挖

    先初步放样,划出系梁和承台边界,用机械配合人工开挖,人工清理四周及基底。对基底进行夯实,然后按图铺设砼垫层。

    ⑵测量放样

    下部承台,系梁桥墩台帽各部分开工前,进行准确中线放样,并在纵横轴线上引出控制桩,控制钢筋绑孔和模板调整,严格控制好各部顶面标高。

    ⑶钢筋下料成型及绑孔

    钢筋由钢筋班集中下料成型,编号堆放,运输作业现场,进行绑孔。钢筋均应有出厂质量证明书或试验资料方可使用。钢筋绑扎严格按图纸进行现场放样绑扎,绑扎中注意钢筋位置、搭接长度及接头的错开。钢筋绑扎成型后,按要求进行验收。

    圆柱施工

    ⑷支模板

    承台和系梁模板均采用组合钢模拼装,用槽钢或角铁做肋。底口、中部、上部均用φ20对拉螺杆,外侧用方木支撑固定。墩身采用工厂加工的定型钢模板。

    盖梁、台帽模板均采用大尺寸钢模板。

    模板拼装时严格按照设计图纸尺寸作业,垂直度、轴线偏差、标高均应满足技术规范规定。

    盖梁、台帽施工中,及碗扣式支架做支架基础,支架支撑于系梁或承台上。支架顶用工字钢作横梁,上面铺设底模,然后进行侧模的拼装工作。

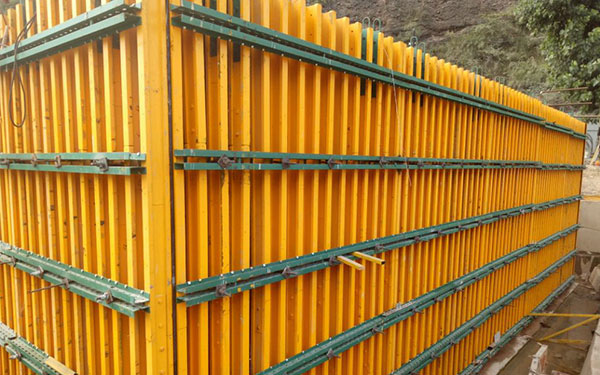

    承台模板4

    ⑸浇注砼

    钢筋、模板经监理工程师检查合格后,开始浇注砼。砼采取集中拌合,罐车运输。拌合中严格控制材料计量,并对拌合出的砼进行坍落度测定。

    承台、系梁、墩台柱和墩台帽均采用车斗浇注。浇注中控制好每层浇注厚度,防止漏振和过振,保证砼密实度。砼浇注要连续进行,中间因故间断不能超过前层砼的初凝时间,砼浇注到顶面,应按要求修整、抹平。

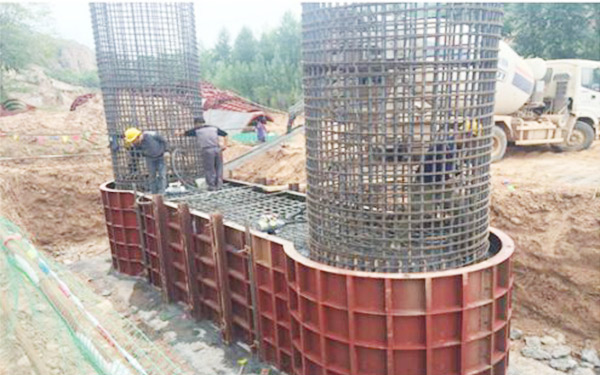

    系梁模板3

    ⑹养生

    砼浇注后要及时覆盖养生,经常保持砼表面湿润。

    ⑺模板拆除按照结构的不同和砼规定强度来决定,承台和系梁达到强度的50%即可拆模板,墩身和盖梁底模需达到设计强度70%以上方能拆除模板。

    模板拆除时要小心按顺序拆卸,防止撬坏模板和碰坏结构。

    桥梁钢模板施工方法
